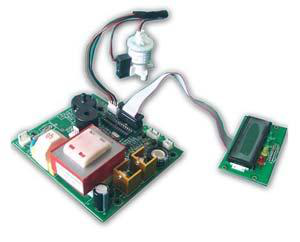

制氧機電路板的保護方案

        制氧機又叫電子制氧機，是繼氧氣瓶供氧后的新一代小型電子化制氧設備。以前的氧氣瓶供氧方式，因體積大、運輸不便、安裝使用復雜、成本高、數量有限，所以之前只能應用于醫院，而且只應用于急救病人。現代的小型制氧機，其體積小、成本低、安裝使用簡單等等優勢，不僅可以應用于醫院，還廣泛應用于家庭、氧吧、企事業單位、健身場所、個人保健等。

       制氧機由控制電路和風機部分組成，氧氣由風機送出。這類設備在實際安裝與應用中，會因接線錯誤、線路短路而損壞控制電路板以及外設電源，必須要做防短路的過流保護電路；另一方面鼓風機的小電機容易出現堵轉、過載、過溫等情況而損壞，還可能產生安全事故。所以必須要在電機電路上做堵轉、過溫、過載保護電路，已保系統的可靠性與安全性。

        上述二個位置的保護方案和保護電路都很多，如應用一次性保險絲、應用繼電器配合檢測與比較的系統保護電路、應用可控硅的檢測保護電路、應用晶體管、MOS管的檢測與保護控制電路、應用溫控器做過溫保護電路等等。都可以達到保護目的，但這些保護方案的特點是電路復雜、元器件多、成本高、安裝調試難度大，故障率高、可靠性反而降低，電路簡單的就是應用一次性保險絲管，但需要人工更換、維護維修困難。

       為此我們建議使用PPTC（正溫度系數熱敏電阻）器件做制氧機電路板保護方案。PPTC（正溫度系數熱敏電阻）器件有叫自恢復保險絲或萬次保險絲，可同時完成過溫保護過流保護功能，只需要一個元件即可達到過溫過流、堵轉保護作用。自恢復保險絲在電路短路、電機堵轉、過溫故障狀態下，PPTC 器件能夠快速的動作從低阻態轉為高阻態，從而限制電路的電流，達到保護目的，并一直保持這種保護狀態，只有在斷電后，PPTC器件才會由高阻狀態恢復為低阻狀態，不斷電自恢復保險絲是不會恢復的。（推薦閱讀：數據采集儀的保護方案）
