Littelfuse自恢復保險絲的工作原理

       PPTC是什么？PPTC（Polymer Positive Temperature Coefficient ），即聚合物正溫度系數熱敏電阻，簡稱：自恢復保險絲。可能還有很多人對自恢復保險絲這個概念很模糊，那么現在就由Littelfuse代理商秦晉電子介紹下自恢復保險絲的工作原理。

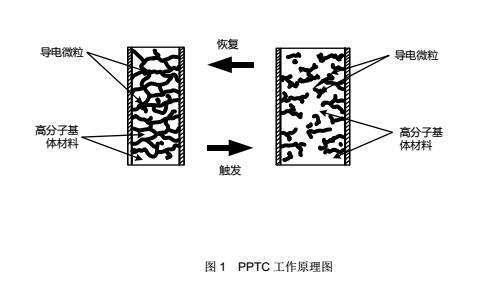

　　如圖 1 所示，PPTC自恢復保險絲由高分子基體材料及導電微粒組成。當有異常過電流通過 PPTC自恢復保險絲時，產生的熱量（為 I2R）使高分子基體材料膨脹，包裹在高分子基體材料外的導電微粒會分開從而切斷PPTC自恢復保險絲的導電通道使 PPTC自恢復保險絲電阻上升，從而減小異常過電流。 　　當異常過電流故障清除后，PPTC自恢復保險絲高分子基體材料收縮至原來的形狀重新將導電微粒聯結起來，導電通道會恢復，PPTC自恢復保險絲電阻又恢復到原來的低阻狀態。上述過程可循環多次。

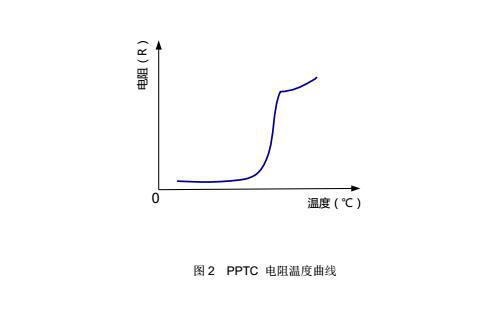

　　圖 2 是 PPTC的電阻隨溫度變化曲線，從圖中也可以看出 PPTC自恢復保險絲的電阻會隨著溫度的增大而增大。PPTC自恢復保險絲內部溫度的高低由流過 PPTC自恢復保險絲的電流大小決定，故我們也可稱 PPTC自恢復保險絲是對溫度和電流敏感的器件。
　　PPTC自恢復保險絲最大的特點是在其額定使用范圍內，每次故障排除后 PPTC自恢復保險絲不需要更換，可反復多次應用于電路中，有效節約維修時間及成本。
